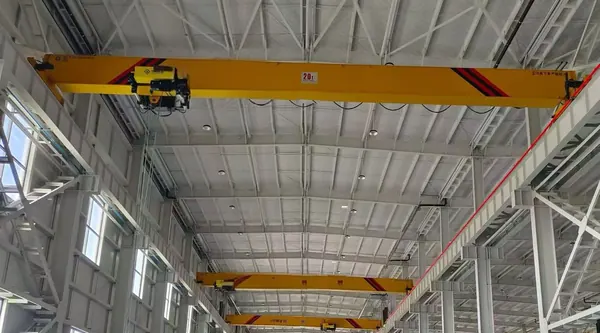

رافعة جسرية أوروبية أحادية العارضة
الرافعة الأوروبية أحادية العارضة تؤدي العمل نفسه الذي تؤديه رافعة طراز LD، لكن المرفاع مضغوط في جسم أصغر بكثير. العارضة مقطع أخف، والخطاف يقترب أكثر من العارضة، والرافعة كلها تُحمّل سكتك وزناً أقل بنسبة 20–30%. هذا ليس فرق تشطيب، بل مجموعة مختلفة من المقايضات الهندسية: تدفع أكثر للرافعة وأقل للسكة والأعمدة وفاتورة الكهرباء.
- الحمولة1–20 طن (32 طناً عند الطلب)
- البحر7.5–25.5 م قياسي؛ الأوسع بالتصميم حسب الطلب
- ارتفاع الرفع6–18 م
- فئة الخدمةA5 عادةً (FEM 2m / ISO M5)
- المرفاعمرفاع سلكي مضغوط منخفض الارتفاع، بمحول تردد للرفع والحركة
- التحكموحدة معلقة، أو تحكم لاسلكي، أو كليهما
ما الذي يختلف فعلاً عن رافعة طراز LD
ثلاثة أمور تتغيّر. العارضة مقطع صندوقي ملحوم يُحسب بقواعد الإجهاد بدل العادة، فيكون أقل ارتفاعاً وأخف لنفس البحر والحمولة. والمرفاع وحدة مضغوطة منخفضة الارتفاع — الأسطوانة والمحرك وصندوق التروس مصفوفة بشكل قصير ومنخفض بدل الطويل العالي. والتحكم بمحول التردد يأتي قياسياً على الرفع والحركة بدل أن يكون إضافة.
أول ما تشعر به هو ارتفاع الرفع: الخطاف يقترب إلى بضعة سنتيمترات من العارضة، ما يمنحك 300–800 مم ارتفاع رفع إضافي في المبنى نفسه. أما ما يشعر به مبناك فهو حمل العجلات — أقل بنسبة 20–30% من رافعة طراز LD بنفس الحمولة والبحر. وفي مبنى قائم، هذا غالباً الفرق بين تركيب رافعة وتقوية الأعمدة.
وسنكون صريحين في السعر: الرافعة الأوروبية أغلى بنحو 20–40% من رافعة LD المكافئة. وتسترد الفرق عبر جسور سكة وأساسات أخف، وقدرة مركّبة أقل، وتآكل أقل للعجلات والقضبان في رافعة تعمل الوردية كاملة — وفي المباني التي لا تقبل التقوية، تكون الآلة الوحيدة التي تتسع لها أصلاً.
أين تدفع التكلفة الإضافية ثمنها
مبانٍ قائمة بحد حمولة. هذا أكثر سبب نقدّم فيه الرافعات الأوروبية. إذا كانت الأعمدة أو الأرضية لا تتحمل رافعة أثقل، وكانت التقوية مكلفة أو مستحيلة، فالرافعة الأخف ليست رفاهية بل هي الجواب.
أسقف منخفضة. الورش القديمة غالباً 6–8 م حتى الكمرات. وزيادة 300–800 مم في اقتراب الخطاف كثيراً ما تحدد إن كانت الرافعة تستطيع الرفع فوق مكبس أو ماكينة من عدمه.
عمل بعدد دورات كبير. السرعات اللاتدرجية، وعدم التأرجح عند البدء، وتيار بدء أقل — كلها تظهر في عمر صندوق التروس والفرامل وراحة المشغل. أما مصنع بوردية واحدة يرفع أحياناً في مبنى جديد بارتفاع كافٍ فيحصل على قيمة أفضل من رافعة طراز LD — وسنعرض عليه تلك بدلاً من هذه، ونقول له السبب.
ما نركّبه وما لا نركّبه
قياسي: محول تردد للرفع والحركة، عجلات مطروقة، خطافات مطروقة بمزاليج أمان، محددات علوية وسفلية للمرفاع، محددات حركة، محدد حمل زائد وحماية من فقدان الطور في اللوحة.
يستحق الإضافة: مانع التأرجح حيث يجب وضع الحمل بدقة؛ تحكم لاسلكي مع وحدة احتياطية للمشغل الذي يمشي مع الحمل؛ سلسلة كابلات أو قضبان ناقلة بدل الكابل المعلق المسطح في المشاوير الطويلة؛ الجلفنة بالغمر الساخن للمواقع الرطبة أو الساحلية؛ فرامل ثانية على المرفاع للمعادن الساخنة أو المغارف أو الأحمال التي تمر فوق الممرات؛ محركات IP55 ومحامل مغلقة للمصانع المتربة.
وغالباً غير ضرورية هنا: كابينة كاملة، ومرفاعان، وسرعات حركة عالية جداً — هذه تنتمي إلى رافعة مزدوجة العارضة، ودفع ثمنها على أحادية يضيف وزناً بلا فائدة.
الاختبار والمستندات قبل الإرسال
نحن مورّد ولسنا المصنع: رافعتك يبنيها أحد مصانعنا الشريكة طويلة الأمد في تشانغيوان، ونخبرك أيّها. ولهذا السبب تحديداً توجد خطوة الفحص — نشاهد الآلة تُبنى وتُختبر بدل أن نرسل كتالوجاً.
- أبعاد العارضة والانحناء ومظهر اللحامات مقارنة بالمخطط المعتمد
- تشغيل بدون حمل وبالحمل المقنن: حركة الجسر، حركة العربة، الرفع والخفض، محددات الحركة، والمحددات العلوية والسفلية للمرفاع
- ضبط محدد الحمل الزائد وإثباته؛ وفحص خلوص الفرامل وعزمها في الرفع والحركة
- ضبط معاملات محول التردد ومنحنيات السرعة واختبارها، لا تركها على إعدادات المصنع
- صور وفيديو لاختبار التشغيل والتشطيب والتحميل، تُرسل قبل ختم الحاوية
- مستندات داخل الحاوية: قائمة تغليف، شهادة منتج، تقرير اختبار، دليل تشغيل وصيانة، مخططات تركيب
نطاق المواصفات
| الحمولة | 1 / 2 / 3 / 5 / 10 / 16 / 20 طن (32 طناً عند الطلب) |
|---|---|
| البحر | 7.5 م – 25.5 م قياسي؛ الأوسع بالتصميم حسب الطلب |
| ارتفاع الرفع | 6 م – 18 م (طول السلك حسب متطلباتك) |
| فئة الخدمة | A5 عادةً (FEM 2m، ISO M5)؛ A4–A6 عند الطلب |
| المرفاع | مرفاع سلكي مضغوط منخفض الارتفاع، بمحول تردد للرفع والحركة |
| سرعة الرفع | 0.5–8 م/دقيقة لاتدرجية بمحول التردد |
| سرعة حركة الجسر | 20–40 م/دقيقة بمحول التردد حسب الخدمة |
| سرعة حركة العربة | 15–30 م/دقيقة بمحول التردد |
| حمل العجلات | أقل بنسبة 20–30% من رافعة طراز LD بنفس الحمولة والبحر |
| التغذية | 380 فولت / 50 هرتز قياسي؛ 400 / 415 / 440 فولت و60 هرتز عند الطلب |
| التحكم | وحدة معلقة (IP54) قياسي؛ تحكم لاسلكي، أو وحدة مع لاسلكي |
| الطلاء | طبقتان أساس + طبقتان نهائية؛ جلفنة بالغمر الساخن أو إيبوكسي ثقيل اختياري |
الجدول يوضح النطاق الذي نورّده عادةً. عرض السعر الخاص بك يحمل الأرقام النهائية لموقعك،
وإذا اختلف رقم هنا عن العرض فالعرض هو المعتمد.
الصفحة بالإنجليزية (أكثر تفصيلاً) ←
رافعة جسرية أوروبية أحادية العارضة: أسئلة تتكرر علينا
صفحة LD عندكم تذكر مرفاعاً أوروبياً كخيار — هل هذا هو نفسه؟
لا. في صفحة LD المرفاع الأوروبي خيار يُركّب على عارضة تقليدية: تحصل على المرفاع المضغوط، لكن العارضة وحمل العجلات يبقيان كما في طراز LD. أما هذه الصفحة فهي الآلة الأوروبية كاملة — عارضة أخف ومرفاع مضغوط ومحول تردد معاً — وهي رافعة مختلفة بسعر مختلف. إذا كان قيدك الوحيد هو المرفاع، مثل ارتفاع منخفض جداً فوق ماكينة، فالخيار المركّب عادةً أرخص وسنعرضه بدلاً من هذا.
هل يمكن تركيبها في مبنى لا يتحمل حمل عجلات أثقل؟
عادةً نعم، وهذا السبب الرئيسي في اختيار المشترين لها. أرسل مخطط الجَطل، أو لوحة بيانات الرافعة القائمة وحمل عجلاتها، مع تفاصيل الأعمدة والسكة إن توفّرت. نحسب حمل عجلات الرافعة الأوروبية على بحرك ونقارنه بما يتحمله الهيكل. وإن كان الهامش ضيقاً نقول ذلك صراحةً ونقترح أخف تكوين ممكن، لا الأسهل علينا في البيع.
هل يستحق محول التردد، أم تكفي سرعتان؟
للرفع المتقطع في ورشة، السرعتان قيمة صادقة ولن نضغط عليك. أما محول التردد فيستحق ثمنه حين تُستخدم الرافعة كثيراً أو يُوضع الحمل بدقة: سرعات بطيئة لاتدرجية لإنزال الحمل، ولا تأرجح عند بدء المرفاع، وتيار بدء أقل، وصدمات أقل بكثير على صندوق التروس والفرامل والمبنى. وإذا كانت الرافعة تعمل الوردية كاملة، فحدّد محول التردد.
أي مرفاع يُركّب، وهل أحصل على قطع غيار لاحقاً؟
مرفاعات مضغوطة منخفضة الارتفاع من مصانعنا الشريكة، ومرفاعات أوروبية بأسماء تجارية حين يبرّر التطبيق ثمنها. ويعرض العرض اسم المرفاع ومصدره بالتحديد، لئلا تُفاجأ بعد الطلب. ونورّد قطع الغيار — أحذية الفرامل، المحددات، الأسلاك، العجلات، اللوحات، أجهزة التحكم اللاسلكي — ما دام الطراز في الإنتاج، ولهذا نتجنب الطرازات المتوقفة حتى لو كانت أرخص.
كم تستغرق مدة التوريد؟
الحمولات والأبحار القياسية عادةً 30–45 يوماً من المخطط المعتمد حتى الجاهزية للشحن؛ والأبحار غير القياسية والفرامل المزدوجة والفولتيات الخاصة تضيف وقتاً، ونذكر التواريخ في العرض لا بعد الدفعة. والشحن إلى جنوب شرق آسيا يضيف عادةً 7–15 يوماً، ونخطط تقسيم النقل بحيث تدخل الرافعة الحاوية دون قطع العارضة في الموقع.
